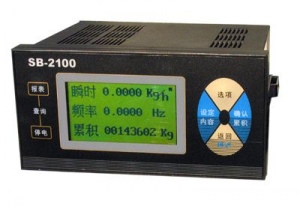

CT2100智能流量積算儀

一、概述
        CT2100系列智能流量積算儀就是適應了上述要求的產品,它不僅具備傳統的質量計量,同時增加了熱量計量、熱差量計量、斷電記憶、密碼設置、定量輸出、定時打印和通訊聯網等,產品分數碼管顯示(CT-2000系列)和液晶顯示(CT2100系列),在接線上可直接與各種流量計配套,而且操作簡易。

二、CT2100系列智能積算儀簡介

       CT2100系列流量積算儀采用12864圖形點陣液晶顯示器顯示,通過全中文菜單式設定,可測量介質的質量流量、熱流量、熱差量、標準體積流量等,它由2100A、2100B、2100D、2100H、2100K、2100S、2100V和2100W八種型號組成,其中,2100A屬于通用型,適合測量飽和蒸汽、過熱蒸汽、熱水和一般氣體的流量、熱量等;2100B是適用于天然氣、壓縮空氣、氧氣和氮氣的流量計量;2100D是在2100A的基礎上增加了協議計量功能,可對超出設定范圍的流量進行協議計量;2100H 是根據國家城鎮建設行業標準CJ128-2000,用于飽和汽或熱水的入口出口熱差量的計量;2100K 是在CT2100A的基礎上,通過設定一定量值,當累積流量達到該定量值時能輸出繼電信號;2100S是分時段計量的積算儀,可任意將一天設置成峰﹑谷﹑平時段;2100V是用于V形錐流量計的配套積算儀;2100W是用于彎管流量計的配套積算儀。

本說明書主要介紹CT2100A﹑CT2100B﹑CT2100H和CT2100K積算儀。
三、CT2100A,B,D,H,K的主要性能指標

1、流量輸入信號:

      接收差壓變送器、電磁流量計的0~10 mA、4~20mA電流信號或渦街流量計的0~5000Hz頻率信號。

注:①頻率信號的標準:V低≤1V,V高≥5V

       ②接收頻率的范圍:0~5000Hz

2、壓力輸入信號(補償信號): 接收壓力變送器0~10 mA或4~20mA的電流信號。

3、溫度輸入信號(補償信號): 接受溫度變送器0~10 mA或4~20mA的電流信號,也能接收Pt100鉑電阻的電阻信號。

4、輸出信號(需根據用戶訂貨要求配備):  根據瞬時流量的變化和設定的流量上下限,相應輸出4~20mA電流。CT2100K的繼電器通行能力為220V/5A。

5、測量精度:精度0.5級

6、通訊功能(需根據用戶訂貨要求配備):具有RS485或RS232通信接口,防雷電保護。

7、具有多種流量運算模式,可程序設定組合。

8、具有密度自動補償功能,可程序設定組合。

9、顯示功能:

    a. CT2100A、D累積流量、瞬時流量、累積熱量、瞬時熱量、差壓(頻率)、密度、壓力、溫度、熱焓、當前時間及來停電記錄。

    b. CT2100H累積流量、瞬時流量、累積熱(差)量、瞬時熱(差)量、差壓、頻率、密度、壓力、入口溫度、出口溫度、當前時間。

     c. CT2100K瞬時流量、累積流量、定量累積、差壓(頻率)、密度、壓力、溫度、當前時間。
10、報表查詢功能:可查詢最近1年的日累積量報表和月累積量報表,還能查詢最近20次的來停電記錄﹑累積停電時間﹑累積停電次數。

11、自動修復功能:除軟件看門狗外,硬件系統配置有看門狗,上掉電復位系統,一旦程序出錯,或意外死機,可保證儀表強行恢復運行。

12、斷電保護功能:機內的運算結果和用戶設定的數據在斷電時不會丟失,保存時間在十年以上。

13、過熱蒸汽向飽和蒸汽轉換的自動判斷功能:當選擇的過熱蒸汽在運行中轉為飽和蒸汽,本儀表會自動判斷,并將按飽和蒸汽的密度進行補償,若再轉回過熱蒸汽也會同樣自動判斷。

14、工作電源:AC:220V±15%; 功耗:小于5W

15、輸出電源:共2組,1組12V/1W,另一組24V/2W;兩組電源不共地。

16、外接電源功能(需根據用戶訂貨要求配備):本儀表可接受交流和直流電源的雙供電,當交流電源斷電時,自動啟用直流DC24V或12V作為儀表的電源,當交流電源恢復時再自動切換到交流電源上。

17、工作環境:溫度:5~50℃; 濕度:5~95%RH

18、安裝方式:橫式

19、開孔尺寸:152±0.5×76±0.5(寬×高,單位mm)

20、外形尺寸160×80×150(寬×高×深,單位mm)

21、重量:約1.0kg。

四、開箱

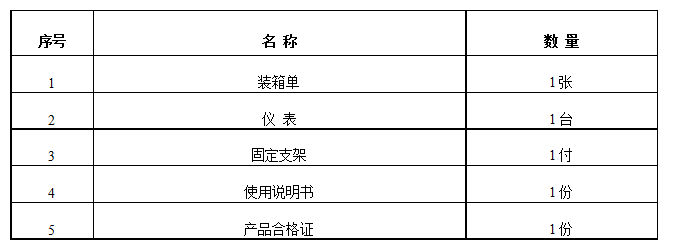

儀表包裝:外形是紙箱,中層是防震泡沫,內層是塑料袋。箱內裝有: 表1

五、接線圖

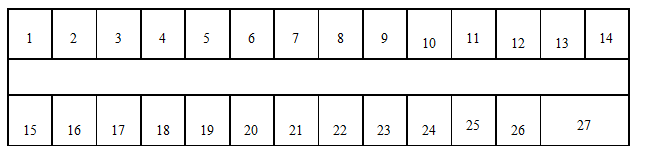

1、CT2100流量積算儀A、BD、K型接線圖:

頻率輸入差壓輸入壓力輸入溫度輸入Pt100輸入模擬輸出    +12V f+ f- dp+ dp- P+ P- T+ T- T0 T1 T1 OUT+OUT-

A B COM 24V 0V K11 K22 +UPS 地 ~220通 信 輸出電源 繼電輸出 工作電源(僅2100K具備)

2、CT2100H型接線圖:

頻率輸入差壓輸入壓力輸入入口溫度出口溫度 模擬輸出+12V f+ f- dp+ dp- P+ P- T入 T入 T出 T出 OUT+OUT-

A B COM 24V 0V +UPS 地 ~220 ~220通信 (或打印接口)輸出電源 工作電源

注: ①采用Pt1000鉑電阻輸入時,應三線制接法。

             ②采用Pt1000鉑電阻輸入時,只需二線制接法。

             ③“f-”為12V電源的負極,該端點與24V電源的0V互為獨立。當使用24V電源為變送器供電時,應將本儀表的24V接到變送器的輸入(+)端,變送器的(-)端與本儀表的差壓(壓力溫變)通道的輸入(+)端連接,同時信號(-)端和24V電源的0V端短接。

              ④f+ :渦街頻率輸入正; f-:渦街頻率輸入負;dp+:孔板或電磁的電流流入端;dp-:孔板或電磁的電流流出端; P+ :壓變的電流輸入端;P-:壓變的電流輸出端; T+ :溫變的電流輸入端;T-:溫變的電流輸出端; T0 T1:Pt100鉑電阻的輸入;T:入口流量的溫度輸入端;T:出口流量的溫度輸入端; OUT+ :4~20mA電流流出端;OUT-:4~20mA電流流回端; A B COM:通信接口: 24V 0V :對外輸出24V電源; +UPS 地:外供12V直流電源的接口;~220:外供單相交流電源;K11 K22:輸出繼電信號 ;

五、安裝

       本儀表采用卡裝方式,只需按照開孔尺寸開孔,將儀表推入安裝孔,再用固定支架固定即可。
六、顯示功能

1、顯示畫面:

     按面板上“瞬時”鍵和“累計”鍵分別可顯示瞬時流量和累積流量,按“選項”鍵可翻頁顯示所需內容。顯示屏右上角有閃爍方塊表示儀表處于運行狀態。各項顯示畫面可以通過面板鍵盤隨時召喚顯示,也可以通過編程自動循環或定格顯示,顯示畫面分別如下:

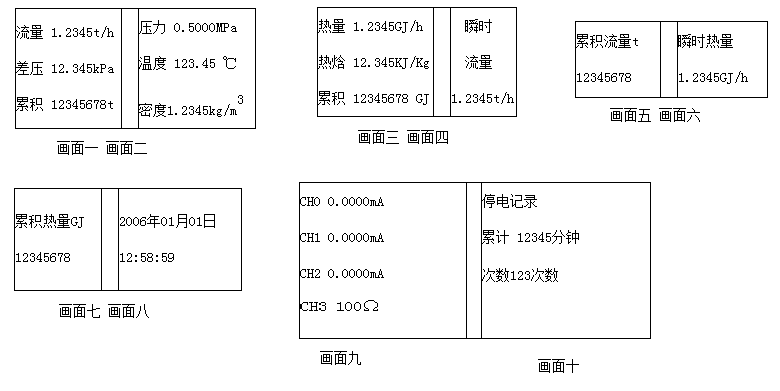

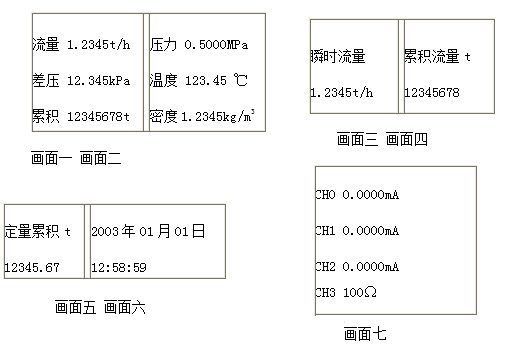

1、CT2100流量積算儀A,D的顯示畫面:

     注:①畫面九的顯示內容是針對校驗調試時用,CH0代表差變通道,CH1代表壓變通道,CH2代表溫變通道,CH3代表Pt100電阻通道。②本儀表所顯示的熱量是指流量與熱焓的乘積。

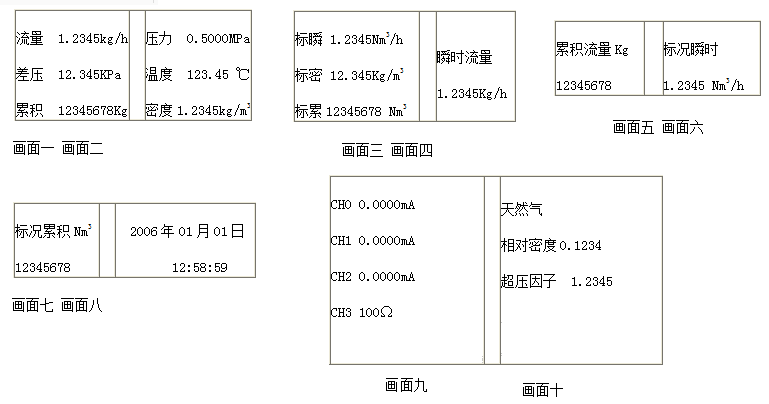

2、CT2100B的顯示畫面:

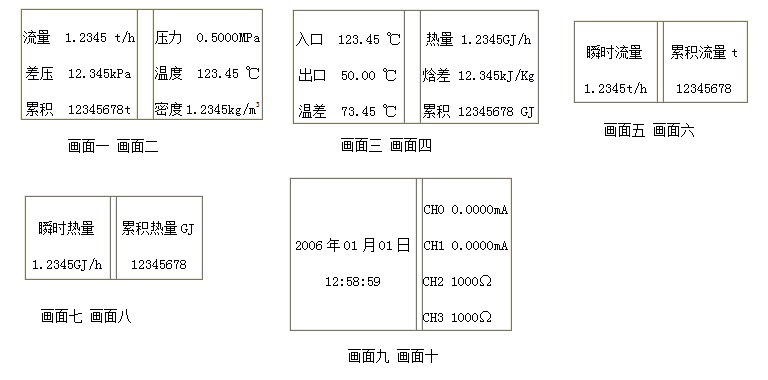

3、CT2100H的顯示畫面:

4、CT2100H的顯示畫面:

2、CT2100流量積算儀來停電查詢

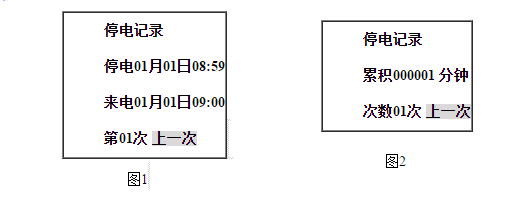

  ①進入查詢:直接按面板上“停電查詢”鍵,儀表進入來停電查詢,畫面如圖1所示:
  ②查詢:首先顯示最新一次來停電記錄,按“確認”  圖片1,鍵查詢上一次來停電記錄,總記錄為20次,最后顯示總停電次數和停電累積時間(見圖2)。

  ③退出查詢:按“返回”鍵  即可退出停電查詢。

3、報表查詢

    日報表,月報表

①進入查詢:按面板上“報表查詢”鍵,儀表進入報表查詢,畫面如圖3所示:

②查詢:用“選項” 鍵選擇“日報表”或“月報表”,再按“確認”鍵,待進入報表記錄后,用“選項鍵”移動光標,“設定”鍵選擇數字的方法,輸入需查詢的時間,儀表即出現該時間對應的累積流量。

③退出查詢:按“返回”鍵逐級退出。

注意:①報表查詢出現的“沒有記錄”表示在該時間儀表未工作。

            ②當日累積量清零,則該日的報表將從清零后重新計。

七、編用戶程序

        由于本儀表是一種多功能可編程智能儀表,因此,在接入使用前,用戶必須對儀表進行簡單編程,用以確定采用何種流量傳感器,所選用傳感器輸出信號類型等;確定各測量傳感器的量程、流量范圍、流量系數等。本儀表采用四鍵組合完成各種設定。

1、 鍵盤

       儀表鍵盤由“設定/內容”、“確認/累積”“選項”“返回/瞬時”4個功能鍵組成。在顯示狀態下,“確認/累積”“選項”“返回/瞬時”用來召喚顯示畫面;在設定狀態下,“設定/內容”鍵用來選擇當前設定項內容,“確認”鍵用來進入當前設定項,“選項”鍵選擇設定項,“返回”鍵退出當前設定項。

2、用戶編程

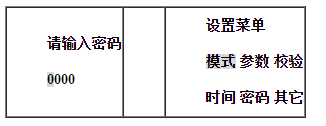

       編程工作由中文菜單提示完成,按“設定”鍵進入編程,首先輸入編程密碼,出廠密碼為0000(見圖4),但CT2100H的出廠密碼為000000。密碼正確則進入編程主菜單,畫面如圖4:

用“選項”鍵選擇子菜單,“確認”鍵進入光標所在項,可分別進行設置。

⑴模式設置:

由于功能的不同,CT2100A﹑B﹑K的模式設定有所不同,下面分別說明:

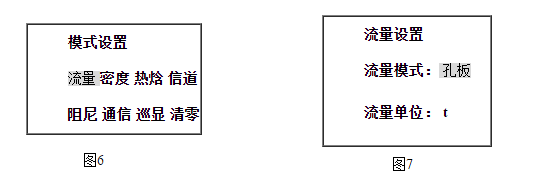

-2100A,D的模式設置(圖6):

在“設置菜單”上用“選項”鍵選擇“模式”,再按“確認”鍵可進入“模式設置”的子菜單,按“返回”鍵可退出當前項,回到上一級菜單。“模式設置” 的清單詳見表3。

a. 流量設置(見圖7)

     在“模式設置”上用“選項”鍵選擇“流量”,再按“確認”鍵可進入“流量設置”菜單。“流量模式”是指配接的流量計種類,它可在:孔板、電磁、渦街和脈沖之間選擇;“流量單位”可在:m3﹑t﹑Kg和L之間選擇。方法是通過按“選項”鍵選擇設定項目,按“設定”鍵選擇設定內容,按“返回”鍵表示對當前內容確認并返回。

注:1.“流量模式”選用“渦街”﹑“脈沖”時,“參數”設定中“流量系數”的單位必須是“脈沖數/m3”:

      ①當“流量單位”選用“m3”(立方米)或“L”(升),表示按體積流量測量,那么“參數”設定中的“工作密度”就應設為“1”。

      ②當“流量單位”選用“t”(噸)或“kg”(公斤)時,表示按質量流量測量。

2.當“流量模式”選用“孔板”時:

     ① 本儀表“參數”設定中的“流量系數”K是通過計算得來的:K= F/(dp×ρ)1/2 ;式中的“F”是最大流量,它采用的單位須與“流量單位”選用的“t”(噸)或“kg”(公斤)一致;“dp”是最大差壓;“ρ”是工作密度。

     ②“流量單位”選用“m3”(立方米)或“L”(升)時,表示按體積流量測量,則后面“參數”設定中的“工作密度”應設為“1”。

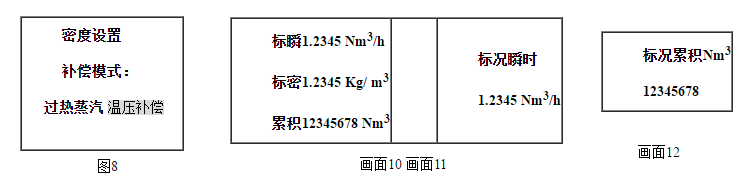

b. 密度設置(見圖8)

在“模式設置”上用“選項”鍵選擇“密度”,再按“確認”鍵可進入“密度設置”菜單。通過“設定”鍵可選擇:設置密度、壓力補償(飽和汽)、溫度補償(飽和汽)、溫壓補償(過熱汽)和氣體溫壓補償?shù)饶J?,?strong style="margin: 0px; padding: 0px; list-style: none;">“返回”鍵表示對當前補償模式確認并返回。

注:①本儀表存有飽和蒸汽和過熱蒸汽的密度表格;

       ②若測量需溫壓補償?shù)膲嚎s空氣等氣體時,選擇氣體溫壓補償。此設定將使工作畫面中自動出現畫面10,11,12,同時有關熱焓的三個畫面自動消失:

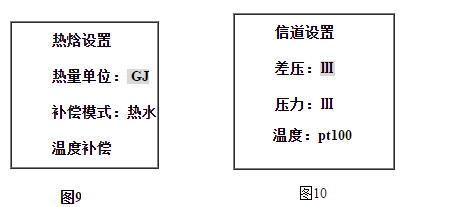

c. 熱焓設置(見下圖9)

    在“模式設置”上用“選項”鍵選擇“熱焓”,再按“確認”“選項”鍵選擇設定項目,按“設定”鍵選擇設定內容,對于“熱量單位”可在:KJ,MJ和GJ之間選擇(1GJ=103MJ=10 6 KJ=277.78KWh);對于熱焓“補償模式”可在:設置熱焓、熱水溫度補償、飽和汽壓力補償、飽和汽溫度補償、過熱汽溫壓補償之間選擇;按“返回”鍵表示對當前內容確認并返回。鍵可進入“熱焓設置”菜單。

注:①本儀表存有熱水、飽和汽和過熱汽的熱焓。

       ②本表中熱焓的單位是KJ/Kg(千焦/公斤)

d. 信道設置(見圖10)

    在“模式設置”上用“選項”鍵選擇“信道”,再按“確認”鍵可進入“信道設置”菜單。信道設置是用來定義輸入傳感器類型。按“選項”鍵選擇設定通道,按“設定”鍵選擇光標所在通道的信號類型,分別可以在:Ⅱ、Ⅲ、Pt100和關閉之間選擇;按“返回”鍵表示對當前內容確認并返回。

注:“Ⅱ”表示輸出0~10mA信號的變送器

       “Ⅲ”表示輸出4~20mA信號的變送器

        “pt100”表示pt100鉑電阻

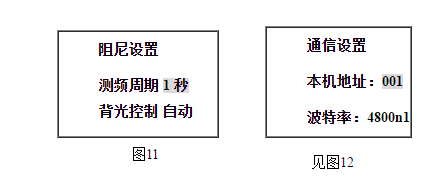

e. 阻尼設置(見圖11)

    在“模式設置”上用“選項”鍵選擇“阻尼”,再按“確認”鍵可進入“阻尼設置”菜單。 “測頻周期”是指頻率測量周期,可在“1~9秒”之間選擇;“背光控制”是用來選擇顯示屏是否帶背光,可在“自動,常亮和關閉”之間選擇。按“選項”鍵用來選擇設定項目,按“設定”鍵選擇內容,按“返回”鍵表示對當前內容確認并返回。

f. 通信設置(見圖12)

    按“選項”鍵選擇通信項目,按“設定”鍵后會出現圖14畫面,本機地址和波特率用來定義本儀表和上位機通信時的參數,波特率范圍為1200,2400,4800,9600,本機地址范圍為0~127。n表示奇校驗位。按“確認”鍵選擇設定項目,按“設定”鍵選擇內容,按“返回”鍵表示對當前內容確認并返回。

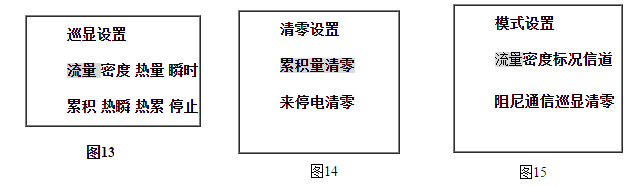

g. 巡顯設置(見圖13)

   在“模式設置”上用“選項”鍵選擇“巡顯”,再按“確認”

   本儀表共有10頁顯示畫面,“巡顯設置”是由用戶根據需要,設置其中任意8項畫面作自動循環顯示的,其中“流量”表示本說明書P9頁的畫面1,“密度”表示畫面2,依此類推,“停止”表示不巡顯。若第一項設置成“停止”,表示本儀表不進行巡環顯示。用戶依次按“設定”鍵選擇所需的畫面,按“選項”鍵進入下一頁。完成巡顯設置后,本儀表按照大約3秒的間隔,自動循環顯示“停止”項前的所有內容。注意:本儀表最多可循環顯示八個畫面,若用戶只設置了一個巡顯畫面,儀表會出現頻繁閃爍現象。鍵可進入“巡顯設置”菜單。

h. 清零設置(見圖14)

     在“模式設置”上用“選項”鍵選擇“清零”,再按“確認”鍵可進入“清零設置”菜單。選擇“累積量清零”按“確認”鍵后出現“OK”,表示已清除現存的流量累積量和熱量累積量,選擇“來停電清零”按“確認”后出現“OK”,表示已清除現存的來停電記錄。-2100B的模式設置(圖15):

     進出“模式設置”以及選擇設定項的方法都與CT2100A相同,“流量” ﹑“信道” ﹑ “阻尼” ﹑“通信” ﹑“巡顯” 和“清零”項的設定內容也和2100A相同,但“密度”和“標況”項不同,以下分別說明:

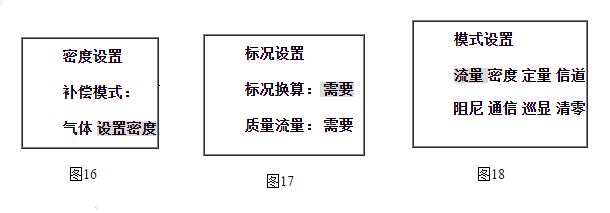

a. 密度設置(見圖16)

    在“模式設置”上用“選項”鍵選擇“密度”,再按“確認鍵可進入“密度設置”菜單。圖16,通過“設定”鍵可選擇:“設置密度、空氣 溫壓補償、氧氣 溫壓補償、氮氣 溫壓補償、天然氣 溫壓補償、氣體 區域補償、氣體ρ=A+BP、氣體ρ=A+BT”等模式,按“返回”鍵表示對當前補償模式確認并返回。

注:①CT2100B存有天然氣﹑壓縮空氣﹑氧氣和氮氣的密度表格;

      ②若測量需溫壓補償?shù)钠渌鼩怏w的質量流量時,應選擇區域補償ρ=A+BT或“ρ=A+BP”,再利用該介質的密度曲線,選擇工作范圍內任意兩點,利用公式“ρ=A+BT”或“ρ=A+BP”建立二元一次方程組,求得A和B后設入數設定中“補償系數A,B項”。

b. 標況設置(見圖17)

     在“模式設置”上用“選項”鍵選擇“標況”,再按“確認”鍵可進入“標況設置”菜單。“標況換算”是指被測氣體用標方顯示;“質量流量” 是指被測氣體用質量顯示。通過按“選項”鍵選擇設定項目,按“設定”鍵選擇設定內容,可在:“需要和不需要”之間選擇;按“返回”鍵表示對當前內容確認并返回。

注:若“質量流量”選擇“不需要”時,畫面1﹑4﹑5不再出現。-2100K的模式設置(圖18)CT2100K的“模式設置”與2100A相比,區別之處在于其有“定量”項:

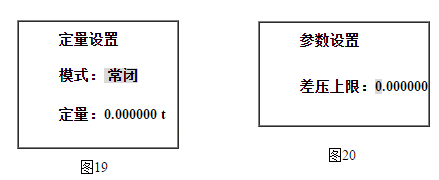

c. 定量設置(見圖19)

     在“模式設置”上用“選項”鍵選擇“定量”,再按“確認”鍵可進入“定量設置”菜單。按“設定”鍵選擇設定內容,對于“模式”可在:常開,常閉和自動之間選擇,按“返回”鍵表示對當前內容確認并返回。

注:①“常開”:指任何情況下“K11,K22”都輸出常開信號;“常閉” 指任何情況下“K11,K22”都輸出常閉信號;“自動” 指累積量達到設定的“定量”值時“K11,K22”輸出常閉信號。

②“定量”的單位是自動跟隨“流量設置”中的“流量單位”的。

⑵參數設置(見圖20)

    在“設置菜單”上用“選項”鍵選擇參數”,再按“確認”鍵可進入“參數設置”的子菜單。“參數設置”主要用來輸入各模擬量通道進行標度轉換和運算時所需的系數、量程和小信號切除范圍等,使儀表能準確地把現場信號轉換為各物理量的實讀值。按“選項”鍵選擇設定位,按“內容”鍵選擇當前位內容,按“確認”鍵確認當前設定項,并進入下一項設定。設定完畢按“返回”鍵退回上一級菜單。各型號的設定清單見附表10。

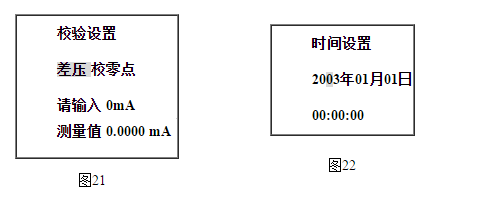

⑶CT2100流量積算儀校驗設置(見圖21)

       在“設置菜單”上用選項”鍵選擇校驗”,再按“確認”鍵可進入“校驗設置”的子菜單。“校驗設置”主要用于完成儀表模擬量測量的校準工作,必須借助外接標準信號源并根據菜單提示來完成,非專業人員不得任意修改。 “差壓校零點”表示當前準備校驗差壓通道的零點, “請輸入”表示在該被校通道外接的標準信號值,“測量值”為本儀表實際測量值。外接的電流源此時輸入的電流值達到了“請輸入”要求的0 mA值時,立即按“確認”鍵,此時差壓零點已校完且儀表自動進入了滿度校驗;再將外接電流源的輸入電流值達到“請輸入”要求的20 mA,立即按“確認”鍵,這就完成了差壓的滿度校驗,儀表自動進入壓力通道校驗。

“設定”健可分別選擇校驗差壓,壓力,Pt100和輸出通道。

校驗完畢按“返回”鍵逐級退回上一級菜單,直至退出設定,此時可觀察儀表的畫面9顯示的測量值與外供的標準信號源是否一致,否則重校。

注:校驗Pt100或Pt1000通道時,先按照“請輸入”要求輸入電阻值,按“確認”鍵后,“測量值”顯示的是阻值所對應的溫度值,此時零點已校完,再進入滿度校驗,按照新的“請輸入”要求輸入電阻值,其余方法同上。

⑷時間設置(見圖22)

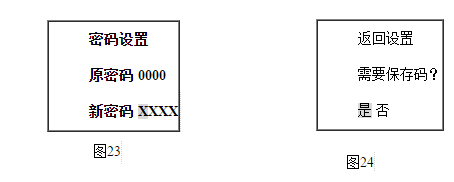

⑸密碼設置(見圖23)在“設置菜單”上用選項”鍵選擇“時間”,再按“確認”鍵可進入“時間設置”的子菜單。“時間設置”是用來設定儀表的當前時間, 確認”鍵選擇設定項,“內容”鍵修改內容。校驗完畢按“返回”鍵退回上一級菜單。

設定完畢按“返回”鍵退回上一級菜單。在“設置菜單”上用選項”鍵選擇密碼”,再按“確認”鍵可進入“密碼設置”的子菜單。“密碼設置”用來修改本儀表的設定密碼鎖,密碼為四位阿拉伯數字,輸入完新密碼,按 “確認”鍵就可完成密碼修改。“設定”鍵選擇光標所在項數字大小,“選項”鍵選擇設定位。

⑹ 其它設置

備用。

⑺ 返回設置(見圖24)

    在完成上述所有設置后按 “返回”鍵,進入“返回設置”。用“選項”鍵選擇“是”,再按 “確認”鍵就可退出設置,儀表將保存所有的設定數據并進入顯示狀態;否則本儀表不保存設定的數據。

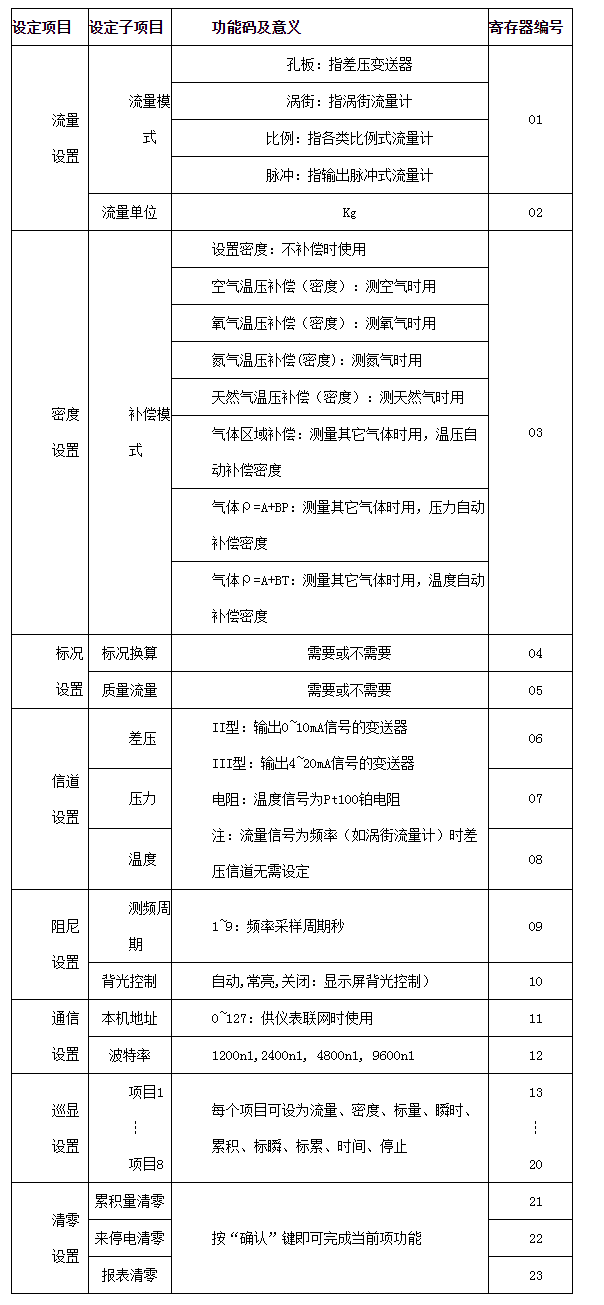

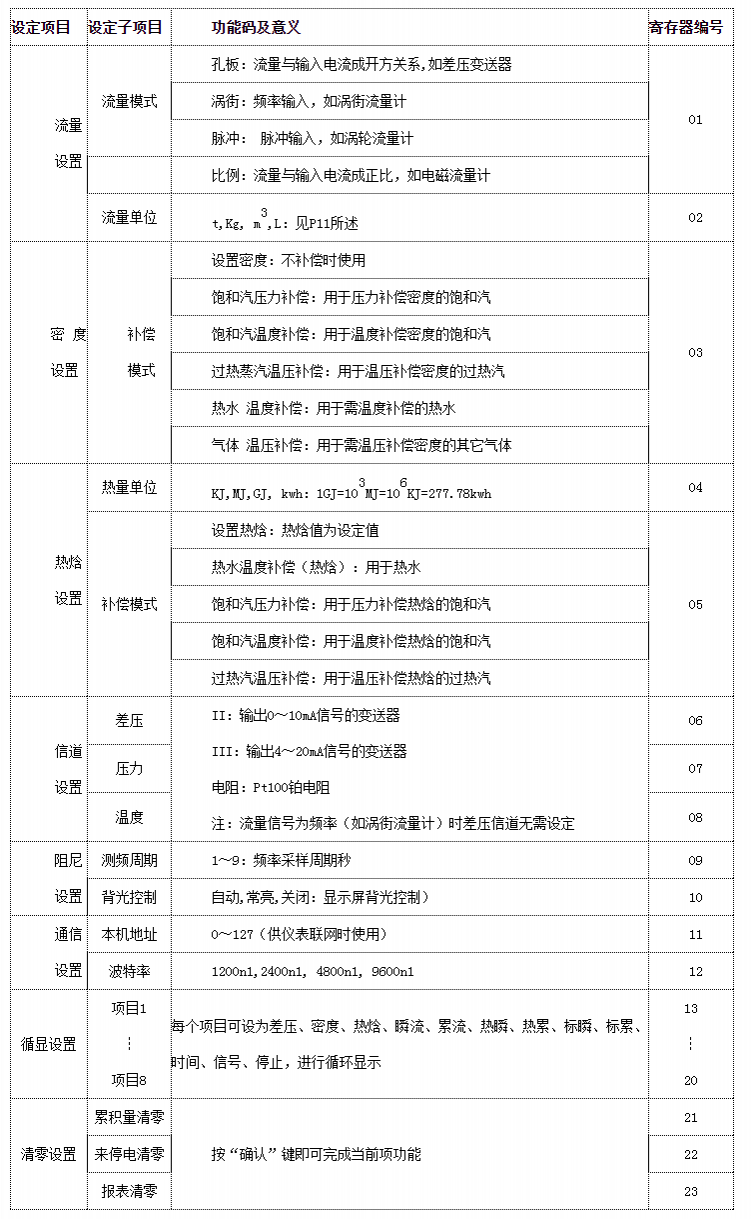

1、CT2100A,D的模式設定表 表3

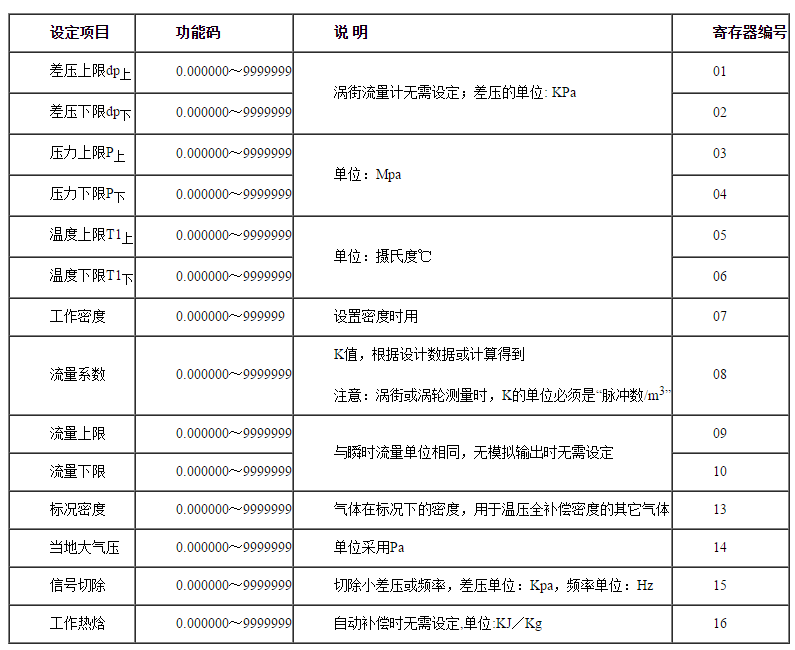

2、CT2100A的參數設定表 表4

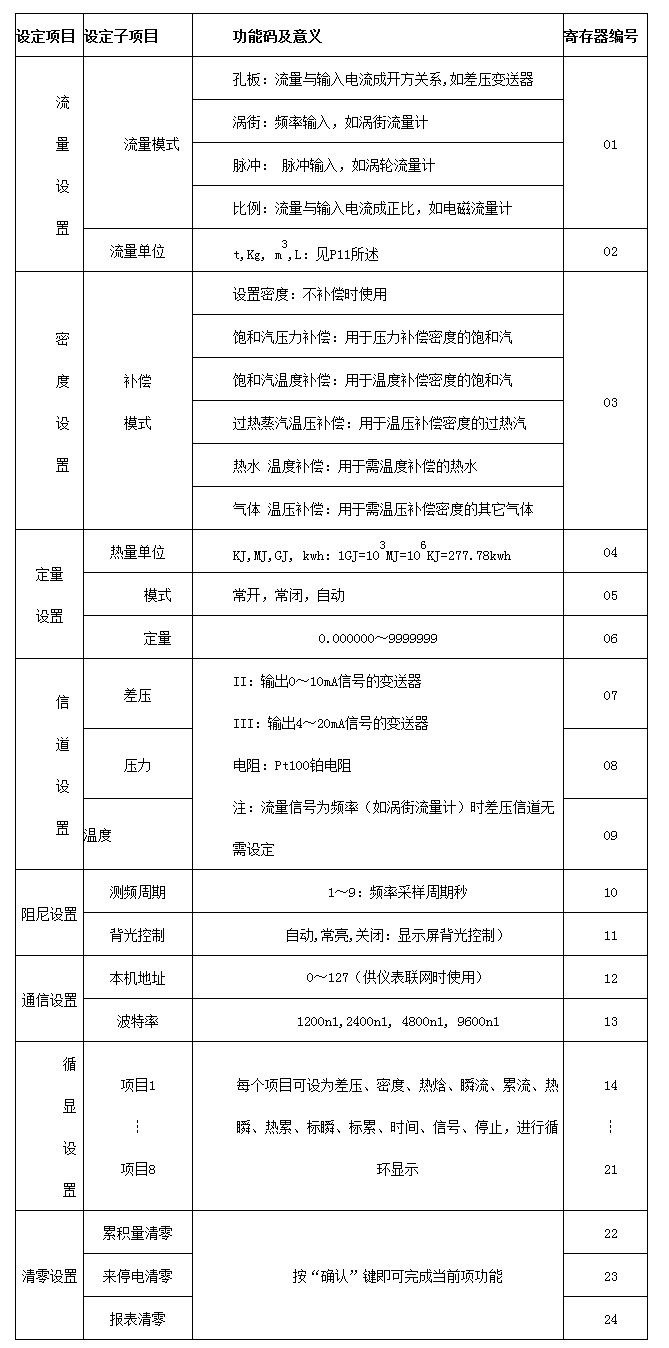

3、CT2100B的模式設定表 5

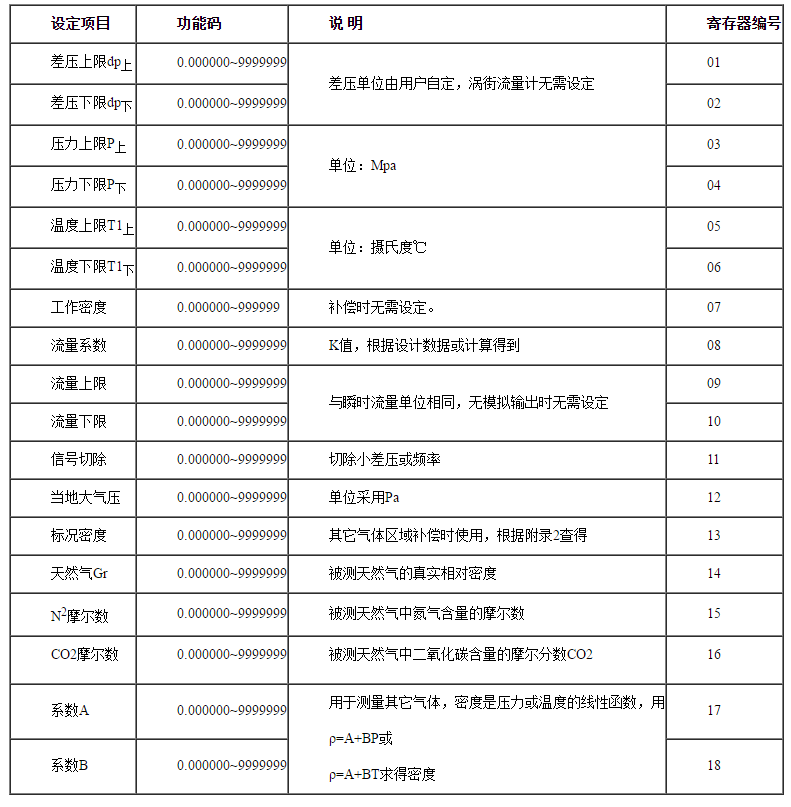

4、CT2100B的參數設定表 表6

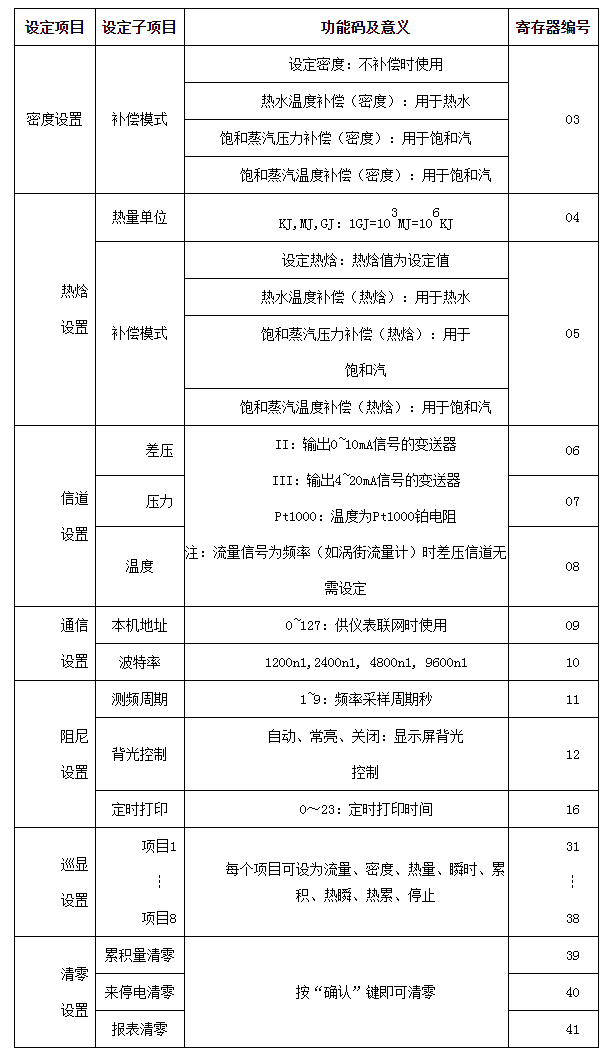

5、CT2100H的模式設定表 表7

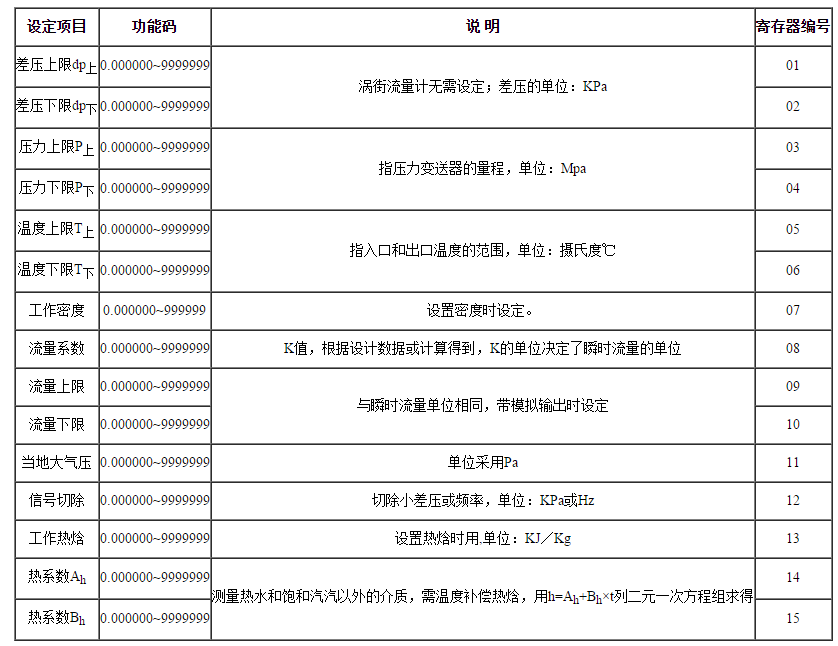

6、CT2100H的參數設定表 表8

注:改變入口和出口的溫度范圍需重新校驗
