一、天然氣氣體羅茨流量計概述
餐飲、賓館等行業的燃?xì)馍虡I(yè)核算,輸配管網燃?xì)庥嬃?,燃?xì)庹{(diào)壓站計量,工業和民用鍋爐等燃?xì)庥嬃?,也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
二、天然氣氣體羅茨流量計
精確度高,重復性好。內部轉子經精密加工和平衡測試,無接觸旋轉,良好的油潤滑,確保流量計精度不變,工作壽命長。
流量計前后不需要直管段,可以安裝在環境狹窄的場合。
始動流量小,量程比寬,適合于計量符合變動大的氣體流量。
計量精確度不受壓力和流量變化的影響,性能穩定,壽命長。
通用性好,所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和IC卡專用信號集中器配套,并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統,便于數據的集中采集和實時管理。
電路采用表貼安裝工藝,結構緊湊、抗干擾能力強、可靠性高。
采用高性能微處理器和現代數字濾波技術,軟件功能強大,性能優越。
采用浮點運算和五段儀表系數自動修正,并有故障自診斷和報警功能。
采用微功耗技術,內、外電源供電工作,整機功耗低,僅憑一節2#3.6VDC鋰電池供電,可連續工作五年以上。
就地顯示流量值,并帶多種信號輸出功能。
采用高對比度的液晶顯示器,可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量,并帶中文提示符。
具有實時數據存儲功能,防爆標志為ExibllCT4 GB。
流量計外殼保護等級為IP65。
三、天然氣氣體羅茨流量計技術性能指標
3.1流量計結構

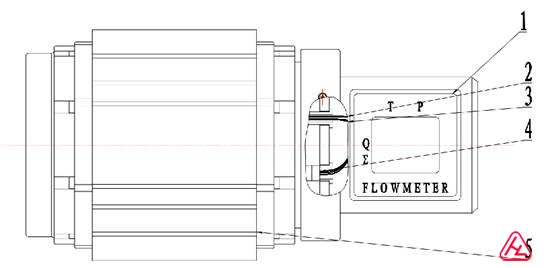

流量計由5個部分組成(見圖)
四、天然氣氣體羅茨流量計概述

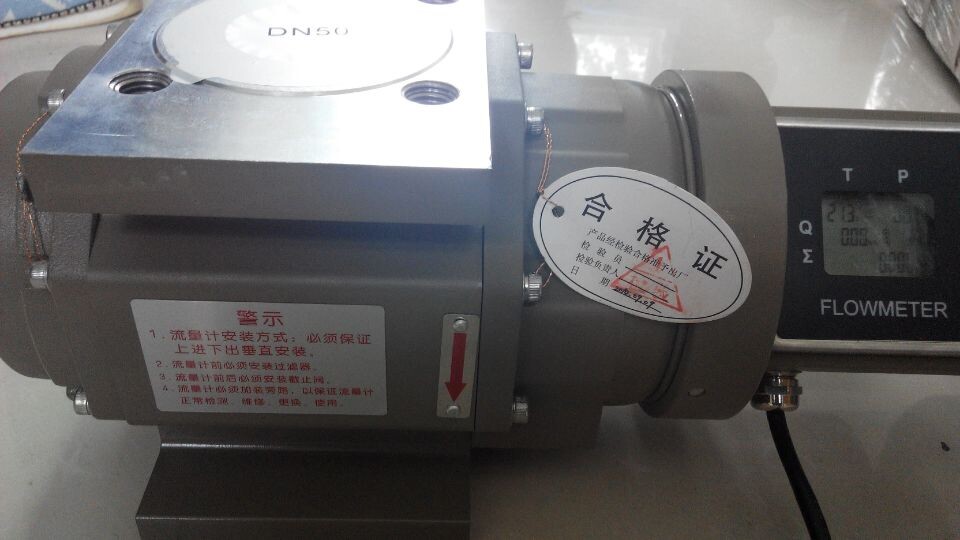

CTLFQ系列智能氣體腰輪(羅茨)流量計(氣體羅茨流量計)是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償?shù)男乱淮髁坑?,該流量計基于容積式測量原理,用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀(二次表)兩部分組成。該流量計采用先進的單片機技術和微功耗技術,能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算,并直接顯示標準狀態下(P0=101.325kPa,T0=293.15K)的體積總量。
本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》《CTLFQ型氣體羅茨流量計》。

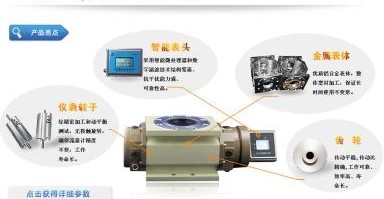

五、天然氣氣體羅茨流量計產品特點
■精確度高,重復性好。內部轉子經精密加工和平衡測試,無接觸旋轉,良好的油潤滑,確保流量計精度不變,工作壽命長。
■流量計前后不需要直管段,可以安裝在環境狹窄的場合。
■始動流量小,量程比寬,適合于計量符合變動大的氣體流量。
■計量精確度不受壓力和流量變化的影響,性能穩定,壽命長。
■通用性好,所有羅茨流量傳感器均可使用通用的附件。
■配置RS-485通訊接口和IC卡專用信號集中器配套,并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統,便于數據的集中采集和實時管理。
■電路采用表貼安裝工藝,結構緊湊、抗干擾能力強、可靠性高。
■采用高性能微處理器和現代數字濾波技術,軟件功能強大,性能優越。
■采用浮點運算和五段儀表系數自動修正,并有故障自診斷和報警功能。
■采用微功耗技術,內、外電源供電工作,整機功耗低,僅憑一節2#3.6VDC鋰電池供電,可連續工作五年以上。
■就地顯示流量值,并帶多種信號輸出功能。
■采用高對比度的液晶顯示器,可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量,并帶中文提示符。
■具有實時數據存儲功能,防爆標志為ExibllCT4 。
■流量計外殼保護等級為IP65。
六、天然氣羅茨流量計技術性能指標

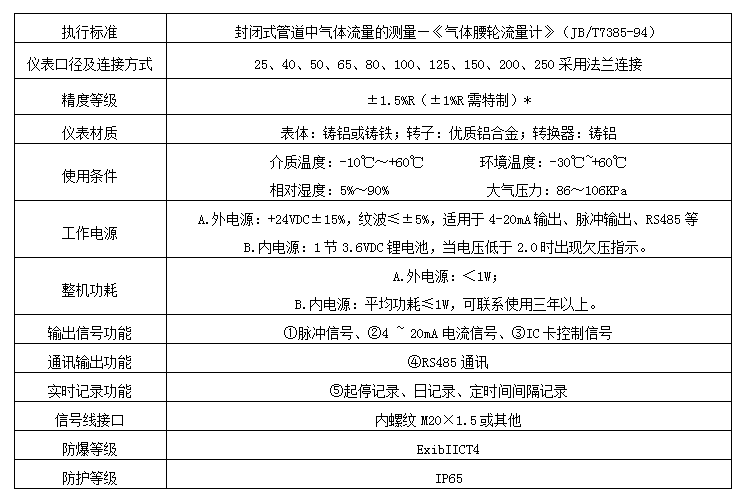

基本參數

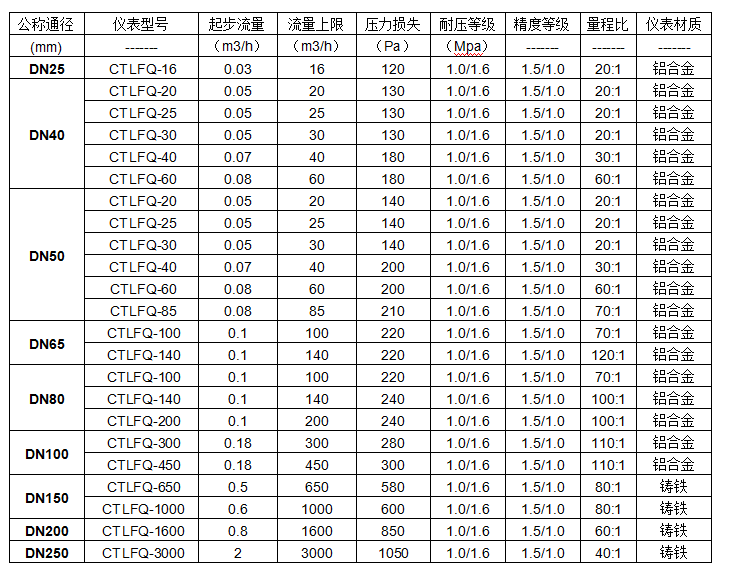

始動流量及流量上限

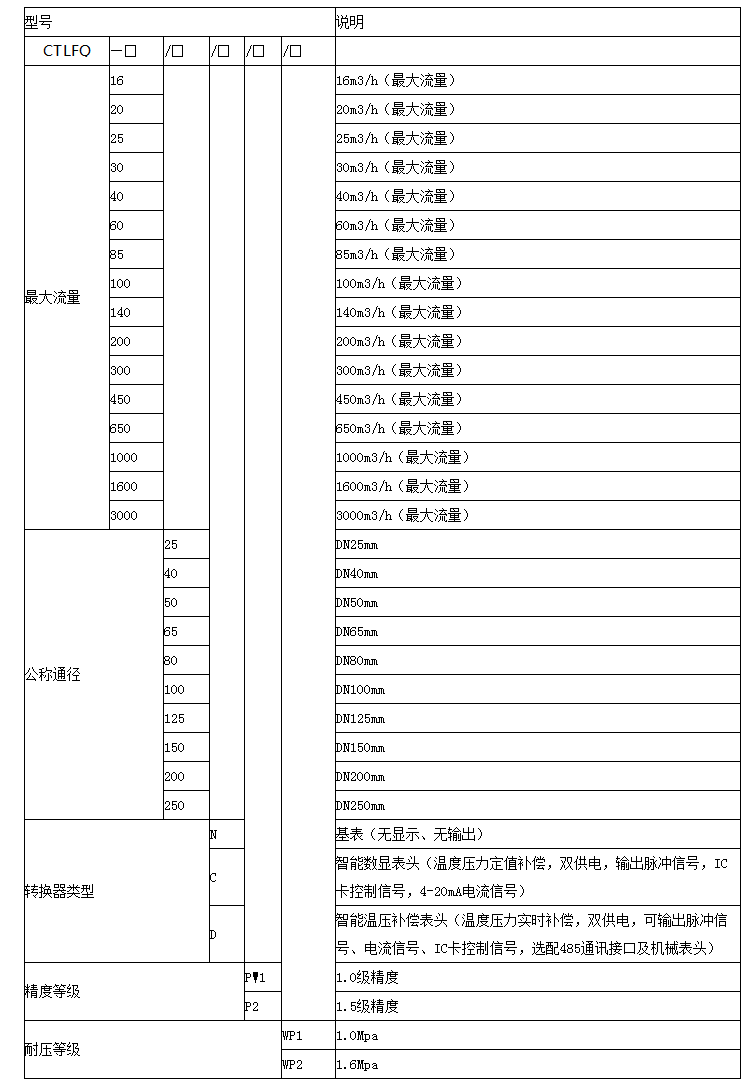

儀表選型(請先參考‘3.3始動流量及流量上限’表格)
七、氣體羅茨流量計產品特點
精確度高,重復性好。內部轉子經精密加工和平衡測試,無接觸旋轉,良好的油潤滑,確保流量計精度不變,工作壽命長。
流量計前后不需要直管段,可以安裝在環境狹窄的場合。
始動流量小,量程比寬,適合于計量符合變動大的氣體流量。
計量精確度不受壓力和流量變化的影響,性能穩定,壽命長。
通用性好,所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和IC卡專用信號集中器配套,并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統,便于數據的集中采集和實時管理。
電路采用表貼安裝工藝,結構緊湊、抗干擾能力強、可靠性高。
采用高性能微處理器和現代數字濾波技術,軟件功能強大,性能優越。
采用浮點運算和五段儀表系數自動修正,并有故障自診斷和報警功能。
采用微功耗技術,內、外電源供電工作,整機功耗低,僅憑一節2#3.6VDC鋰電池供電,可連續工作五年以上。
就地顯示流量值,并帶多種信號輸出功能。
采用高對比度的液晶顯示器,可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量,并帶中文提示符。
具有實時數據存儲功能,防爆標志為ExibllCT4。
流量計外殼保護等級為IP65。
八、氣體羅茨流量計技術性能指標

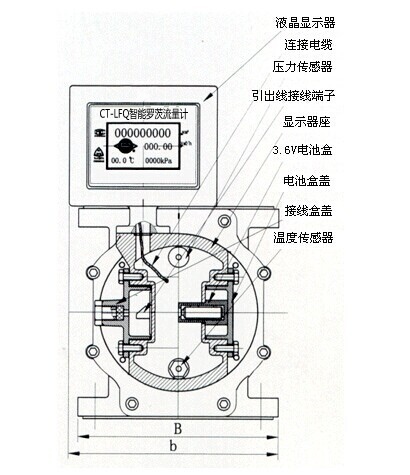

3.1、a、智能流量轉換器b、流量傳感器 c、壓力傳感器 d、溫度傳感器 e、氣體腰輪流量計(機械)
3.2、腰輪流量計(機械)工作原理
智能氣體腰輪(羅茨)流量計,主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下,通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最好工作間隙,實現了連續的無接觸密封。轉子每轉動一周,則輸出四倍計量室有效容積的氣體,轉子的轉數通過磁性密封聯軸裝置及減速機構,傳遞到智能流量轉換器,從而顯示輸出氣體的累計體積量。
3.3、智能流量轉換器的工作原理
智能流量轉換器由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成,并配有外輸信號接口,輸出各種信號。智能流量轉換器中的微處理器按照氣態方程進行溫壓補償,并進行壓縮因子修正

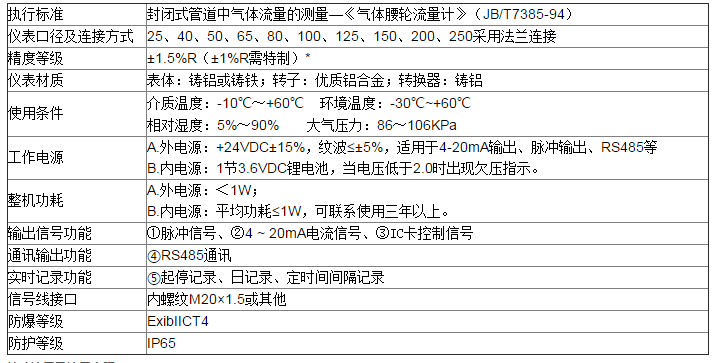

3.4、基本參數
九、氣體羅茨流量計儀表選型(請先參考‘3.5始動流量及流量上限’表格)
十、氣體羅茨流量計應用領域
餐飲、賓館等行業的燃?xì)馍虡I(yè)核算,輸配管網燃?xì)庥嬃?,燃?xì)庹{(diào)壓站計量,工業和民用鍋爐等燃?xì)庥嬃?,也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
