一、概述

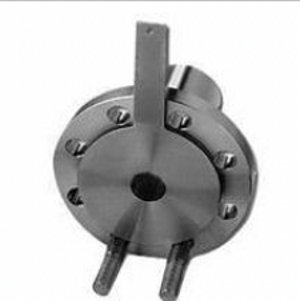

    CTLNDF限流孔板流量計為一同心銳孔板，用于限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值，即超過臨界壓力降時，不論出口壓力如何降低，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。
    限流孔板作為節流元件，由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。
二、限流孔板流量計使用范圍
   1、管道通徑：DN10～DN1000（mm)
   2、工作壓力：0.6～32.0（MPa）
   3、孔徑比：0.05≤β≤0.70
         CT-LNDF限流孔板可用于限制流體的流量或降低流體的壓力。限流孔板是按HG/T20570 -1995進行設計制造，按JJG640-94進行檢定。無需實流標定。適用于：
    （1）工藝物料需要降壓且精度要求不高。
    （2）在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
    （3）流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道（低流量保護管道）、分析取樣管等場所。
    （4）需要降壓以減少噪聲或磨損的地方，如放空系統
三、限流孔板流量計結構形式
    限流孔板按孔板上開孔數分為單孔板和多孔板；按板數可分為單級和多級。

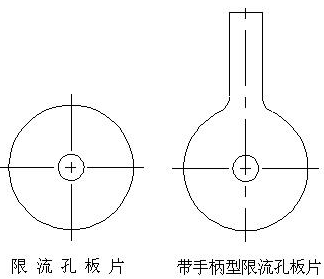

     結構圖如下：

四、限流孔板流量計訂貨須知
訂貨時請?jiān)敿?xì)提供以下數據：
  1、被測介質
  2、大、常用、小流量。
  3、工作壓力、高壓力、高溫度
  4、介質密度、粘度
  5、管道材質、內徑、外徑
  6、現場管道敷設情況和局部阻力件形式。
