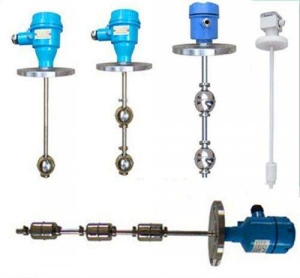

浮球液位變送器

 一、概述
       CTUQK磁浮球液位計由磁浮球、檢測管和信號變送器組成。當磁浮球隨液位升降時,變送器將檢測管內的電阻信號轉換成4~20mA.DC標準電流號輸出,從而實現對液位的測量和控制。
 二、CTUQK磁浮球液位計原理
       由液位傳感器和智能HART板(電流轉換器)兩部分組成,浮球與液位同步變化,控制干簧管吸合斷開,從而使傳感器內電阻成線性變化,再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。



三、CTUQK磁浮球液位計參數
  ◆ 變送器總長:300~6000mm(任選)
  ◆ 測量范圍:L≤5500mm(任選)
  ◆ 安裝高度:H ≤5700mm
  ◆ 變送器準確度:±5 mm
  ◆ 輸出信號:4~20mA兩線制。
  ◆ 輸出負載:0~500Ω
  ◆ 接線盒外殼防護:IP65
  ◆ 測量介質溫度:- 20~120℃
  ◆ 測量介質壓力:≤0.6 MPa
  ◆ 測量介質條件:粘度≤10-4m2/s ;密度≥0.6g /cm3
  ◆ 浮球:標準供貨¢150(導桿為¢25)
  ◆ 特殊供貨¢51(導桿為¢12);¢29(導桿為¢7.5)
  ◆ 工作電壓: AC.24V AC220V,≤1.5A

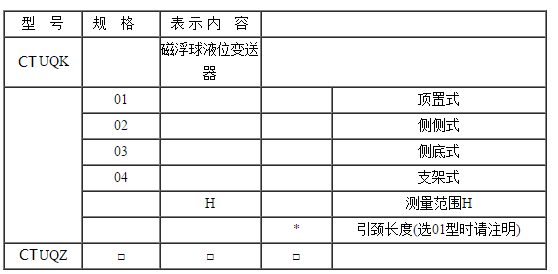

四、CTUQK磁浮球液位計產品選型表

  CTUQK浮球液位計分以下四種安裝方式

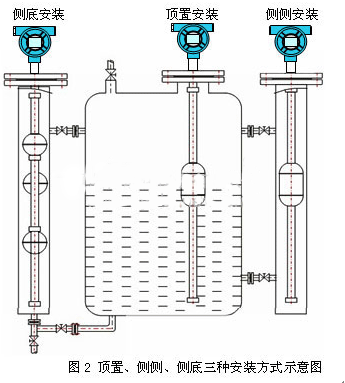

           A:頂置安裝    B:側側安裝   C:側底安裝  D:支架安裝

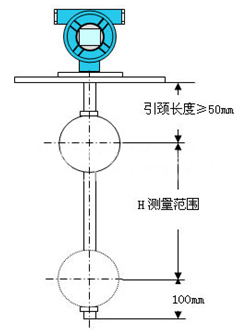

(訂貨時請用戶注明安裝形式和引頸長度L值。)

對于敞口或非金屬容器,可以采用支架安裝方式。具體形式見圖3。

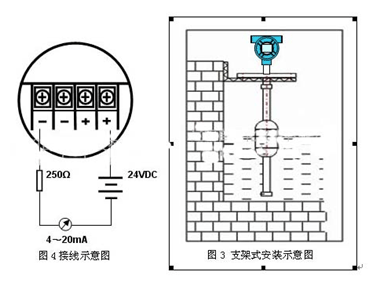

CTUQK磁浮球液位計接線方式: (見圖4)


五、CTUQK磁浮球液位計操作說明

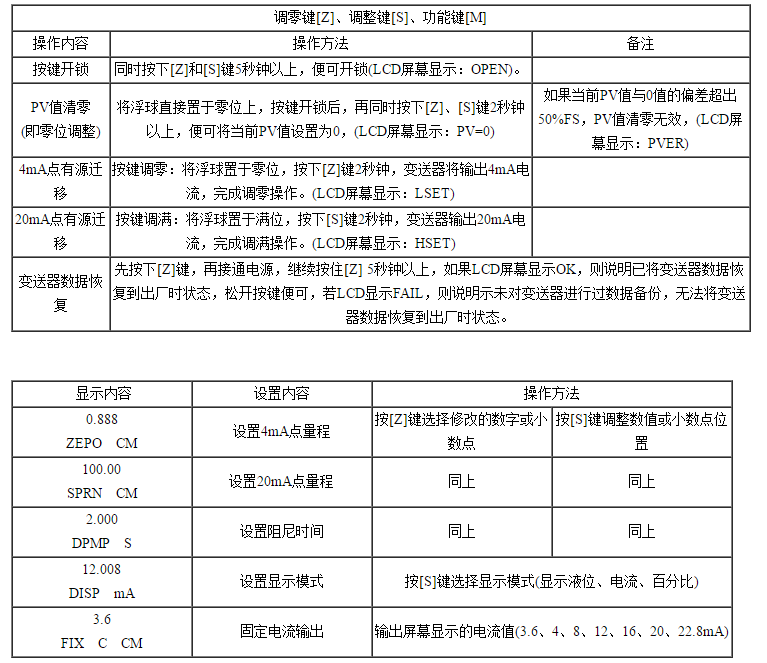

   1、按鍵操作

售后服務:

1、我公司所售產品在一年之內出現質量問題的(非人為因素外),免費維修。
2、產品在質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。
3、如果用戶需要我公司現場服務,我公司以最短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
