一、概述
3151DP系列單法蘭液位變送器的關鍵原材料,元器件和零部件均源自進口或合資,整機經過嚴格組裝和測試,該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行,并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點,讓使用者有耳目一新的感覺,同時與傳統的系列產品在安裝上可直接替換,有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,該系列產品除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。
3151DP系列型單法蘭液位變送器可對各種容器進行精確的液位和密度測量,有平法蘭和插入式法蘭供選擇,法蘭有3英寸或4英寸,規格有1501b和3001b的法蘭,也可根據用戶定制法蘭,法蘭膜片材料可選。
二、單法蘭液位變送器模擬型特點
◆ 精度高
◆ 量程、零點外部連續可調
◆ 穩定性能好
◆ 正遷移可達500%、負遷移可達600%
◆ 二線制
◆ 阻尼可調、耐過壓
◆ 固體傳感器設計
◆ 無機械可動部件、維修量少
◆ 重量輕(2.4kg)
◆ 全系列統一結構、互換性強
◆ 小型化(166mm總高)
◆ 接觸介質的膜片材料可選
◆ 單邊抗過壓強
◆ 低壓澆鑄鋁合金殼體
三、單法蘭液位變送器智能型特點
◆超級的測量性能,用于壓力、差壓、液位、流量測量
◆數字精度:+(-)0.05%
◆模擬精度:+(-)0.75%+(-)0.1%F.S
◆全性能:+(-)0.25F.S
◆穩定性:0.25% 60個月
◆量程比:100:1
◆測量速率:0.2S
◆小型化(2.4kg)全不銹鋼法蘭,易于安裝
◆過程連接與其它產品兼容,實現最佳測量
◆世界上唯一采用H合金護套的傳感器,實現了優良的冷、熱穩定性
◆采用16位計算機的智能變送器
◆標準4-20mA,帶有基于HART協議的數字信號,遠程操控
◆支持向現場總線與基于現場控制的技術的升級。
四、單法蘭液位變送器測量參數
測量范圍:差壓:0~1.3-1MPa

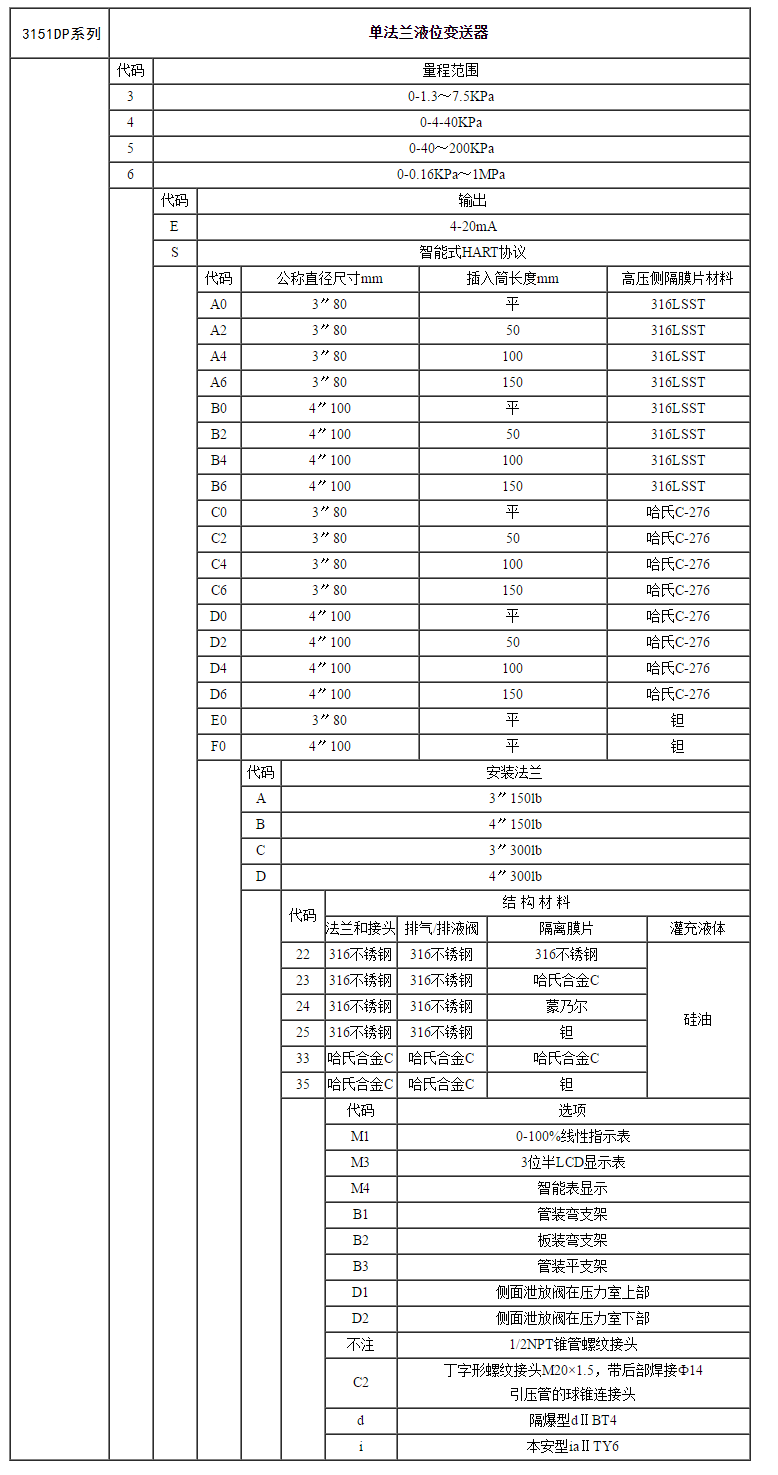

3151DP系列單法蘭液位變送器選型方式
五、單法蘭液位變送器法蘭安裝

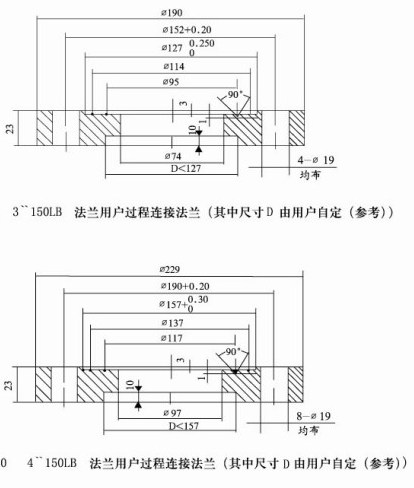

安裝法蘭標準按ANSI有3〃和4〃規格,法蘭等級分為150LB(2.5MPa)及300LB(5.0MPa),法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準,則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明,時以3〃150LB安裝法蘭及接液膜片材料31供貨。

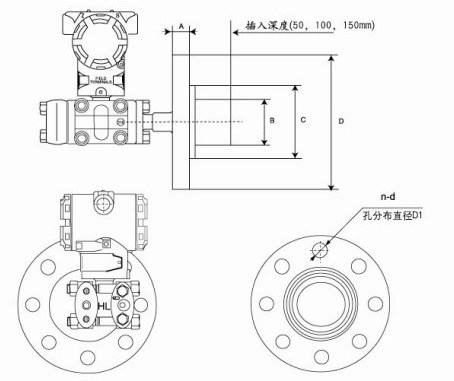

法蘭式液位變送器外型尺寸
售后服務:
1、我公司所售產品在一年之內出現質量問題的(非人為因素外),免費維修。
2、產品在質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。
3、如果用戶需要我公司現場服務,我公司以最短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
