一、概述
CT1151/3351/3051/3851LH/LP雙法蘭液位變送器用于防止管道中的介質直接進入變送器里,感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量液體、氣體或蒸汽的液位、流量和壓力,然后將其轉變成4~20mA DC信號輸出。
CT1151/3351/3051/3851LH/LP雙法蘭液位變送器帶上遠傳密封裝置后,就成為1151/3351/3051/3851LH/LP遠傳法蘭式液位變送器,它具有遠傳法蘭式液位變送器的各種特點,可以用來進行壓力、差壓、液位的測量。它可與HART手操器相互通訊,通過它進行設定,監控。
二、CT1151/3351/3051/3851LH/LP雙法蘭液位變送器適用于下述幾種測控情況
◆高溫下粘稠介質
◆易結晶的介質
◆帶有固體顆粒或懸浮物的沉淀性介質
◆強腐蝕或劇毒性介質
可消除導壓管泄漏污染周圍環境現象的發生;可免去采用隔離液時,因測量信號的不穩定,需要經常補充隔離液的繁瑣工作。
◆連續精確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混,從而使測量結果真實地反映過程變化的實際情況。
◆衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中,不僅要求變送器接觸介質部位符合衛生標準,并且應便于沖洗,以防止不同批量介質的交叉污染。
二、產品特點
◆逐臺進行模擬“在線運行”考核,保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下,穩定而可靠地工作。
◆采用“動態型面”遠傳膜片結構,超載后膜片不會受損;長期工作后精度不會發生變化。
◆選用全熔焊和剛性密封結構的灌充系統,根除了漏油現象的發生。
◆設計新穎的毛細管結合部件,使毛細管得到可靠的保護,在現場使用不易折斷。
◆品種、形式和尺寸多樣的遠傳裝置,以及豐富的灌充液種類,可以滿足各種不同場合的測量需要。
◆可提供各種特殊需要產品,包括高溫、高真空、快響應和不等長毛細管(差值≤4.5米)遠傳差壓變送器。
四、CT1151/3351/3051/3851LH/LP雙法蘭液位變送器遠傳裝置形式有四種
1、扁平式遠傳裝置;
2、螺紋安裝式遠傳裝置;
3、法蘭安裝式遠傳裝置;

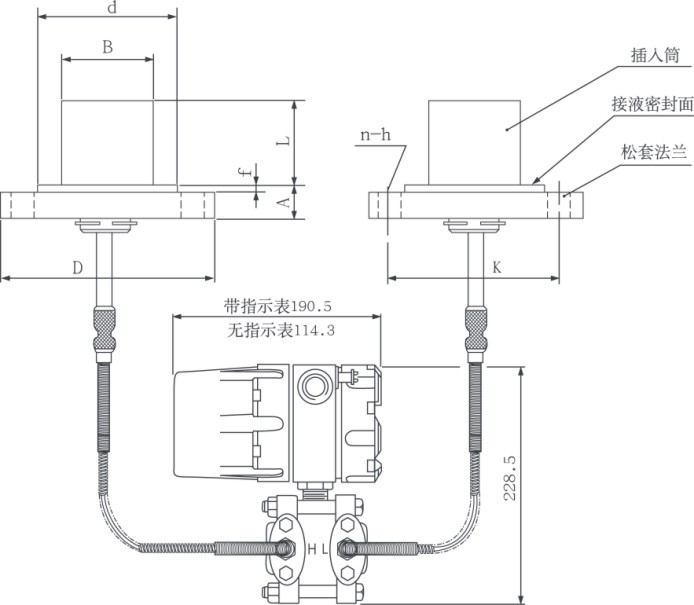

4、插入筒式遠傳裝置。

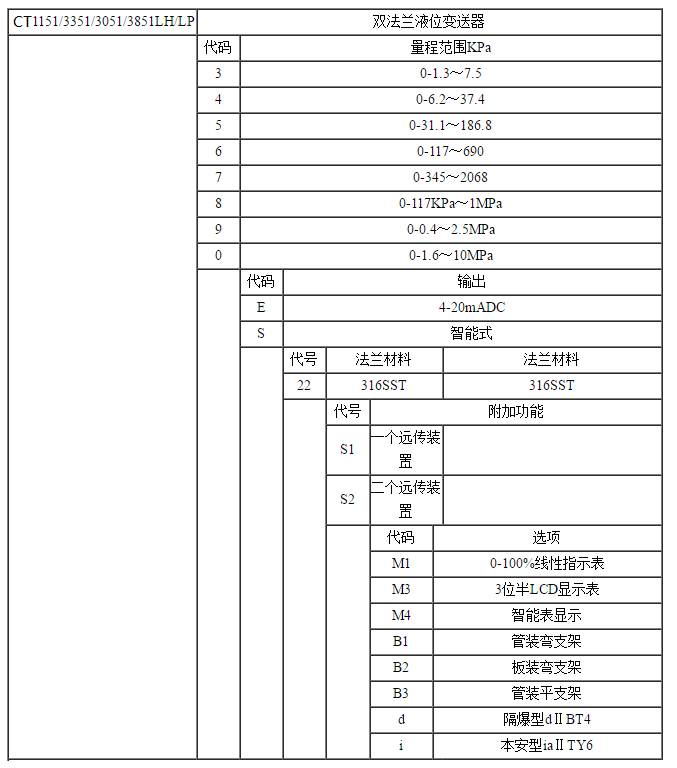

五、CT1151/3351/3051/3851LH/LP雙法蘭液位變送器選性方式
注:1、根據用戶要求內充200系列硅油使用溫度-40~+149℃;內充耐高溫硅油使用溫度-20~+315℃。
2、對腐蝕介質,選擇隔離膜片材料。
注:① 遠傳差壓變送器的靜壓和遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度,由所選擇的灌充液種類確定。
③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用,所產生的輸出變化;遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用,所產生的輸出變化。
④ 靜壓和溫度影響,均是在最大量程時測得。
⑤ DP型遠傳差壓變送器兩側的毛細管最大長度為7.5米,兩側長度差為4.5米;GP型遠傳壓力變送器一側毛細管長度一般為1.5米,最長不宜超過3米(特殊情況協議商定)。
⑥ 詳見通用技術特性和參數、結構和材料特性、產品外形尺寸以及安裝形式。
六、外形尺寸圖

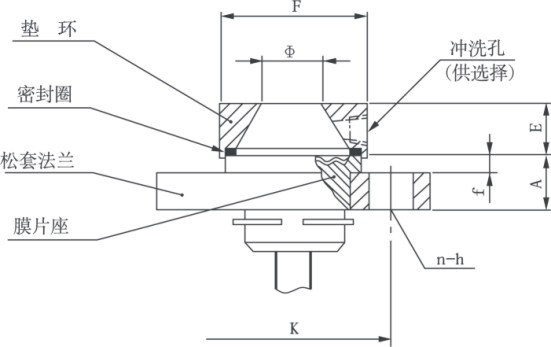

◆平法蘭式遠傳液位變送器

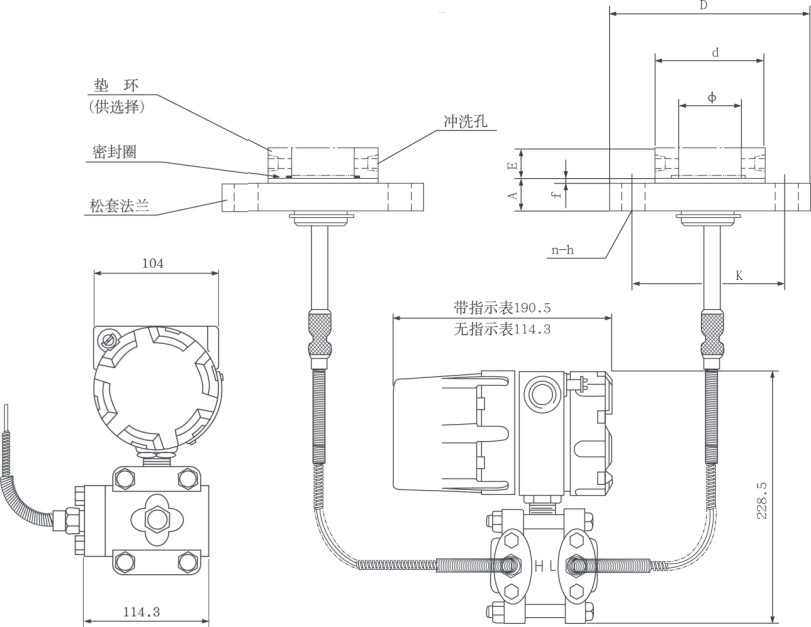

凸法蘭液位變送器

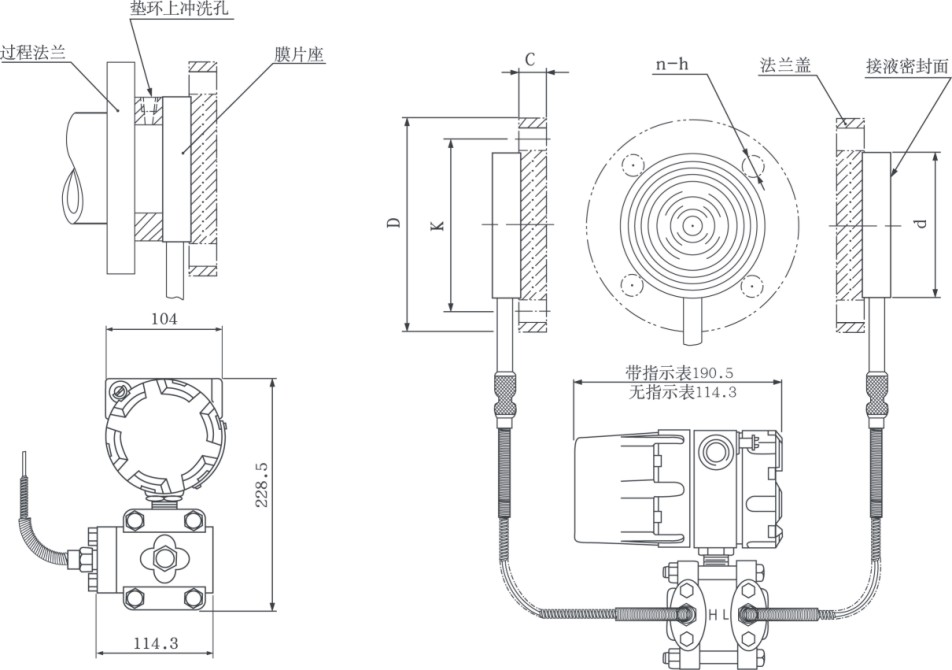

扁平雙法蘭液位變送器

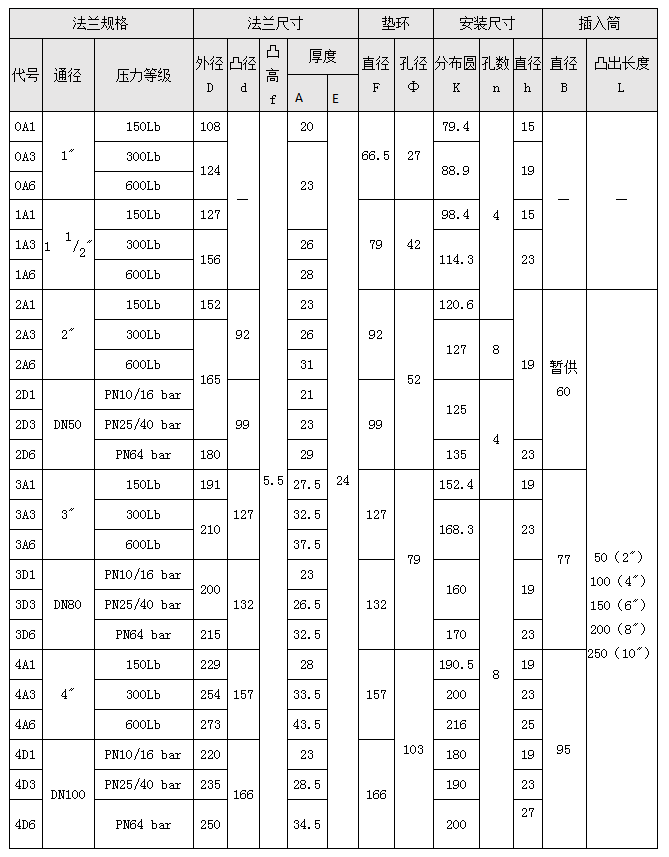

雙法蘭連接法蘭尺寸表:
售后服務:
1、我公司所售產品在一年之內出現質量問題的(非人為因素外),免費維修。
2、產品在質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。
3、如果用戶需要我公司現場服務,我公司以最短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
