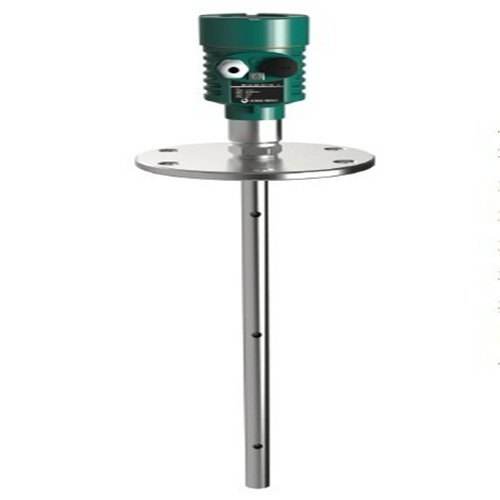

一、產品簡介
CTPRD2000導波雷達液位計有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境,可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便,可以單臺使用,也可組網使用,可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
二、導波雷達液位計參數
應 用:液體
測量范圍:6米
過程連接:螺紋、法蘭
過程溫度:-40-250℃
過程壓力:-0.1~2MPa
精 度:±3mm
頻率范圍: 100MHZ-1.8GHZ
防爆等級:Exib IIC T6 Gb
防護等級:IP67
信號輸出:4—20mA/HART(兩線)
三、導波雷達液位計說明
1、可以測量介電常數大于等于1.4的任何介質。
2、一般用于測量粘度≤500cst而且不容易產生粘附的介質。
3、桿式雷達量程可以達到6米。
4、對蒸汽和泡沫有很強的抑制能力,測量不受影響。
5、對于介電常數比較小的液體物料可以采用雙探桿式測量方式,以保障良好的準確測量精度。
四、導波雷達液位計工作原理
產品是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
1、信號輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離 D 與脈沖的時間行程 T 成正比: D=C×T/2 其中 C 為光速,因空罐的距離 E 已知,則物位 L 為: L=E-D
2、信號輸出
通過輸入空罐高度 E(= 零點),滿罐高度 F(= 滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于 4-20mA輸出。
3、測量范圍
F---- 測量范圍
E---- 空罐距離
B---- 頂部盲區
K---- 探頭到罐壁的距離
頂部盲區是指物料高料面與測量參考點之間的小距離。
底部盲區是指纜繩底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
3、安裝位置
1、盡量遠離出料口和進料口。
2、對金屬罐和塑料罐,在整個量程范圍內不碰壁。如果是金屬罐,物位儀表不要安裝在罐的中央。
3、建議安裝在料倉直徑的1/4處。
4、纜式探頭或桿式探頭離罐壁距離不小于30厘米。
5、探頭底部距罐底大約30mm。
6、探頭距罐內障礙物距離不小于200mm。
7、如果容器底部是錐型的,傳感器可以安裝
8、罐頂中央,這樣可以一直測量到罐底。

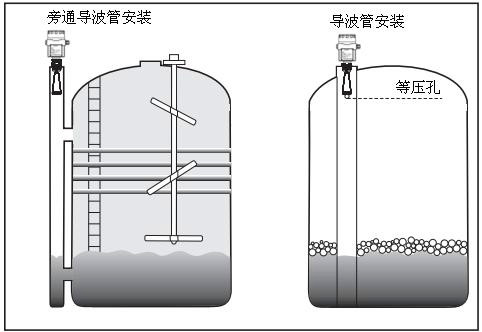

五、導波雷達液位計安裝圖

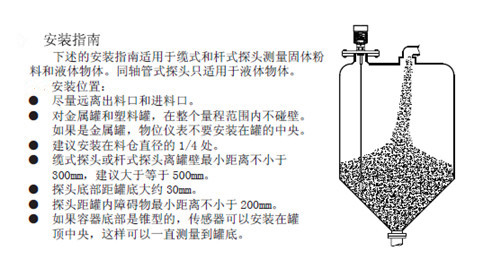

圖一(安裝指南)
圖二(導波管)

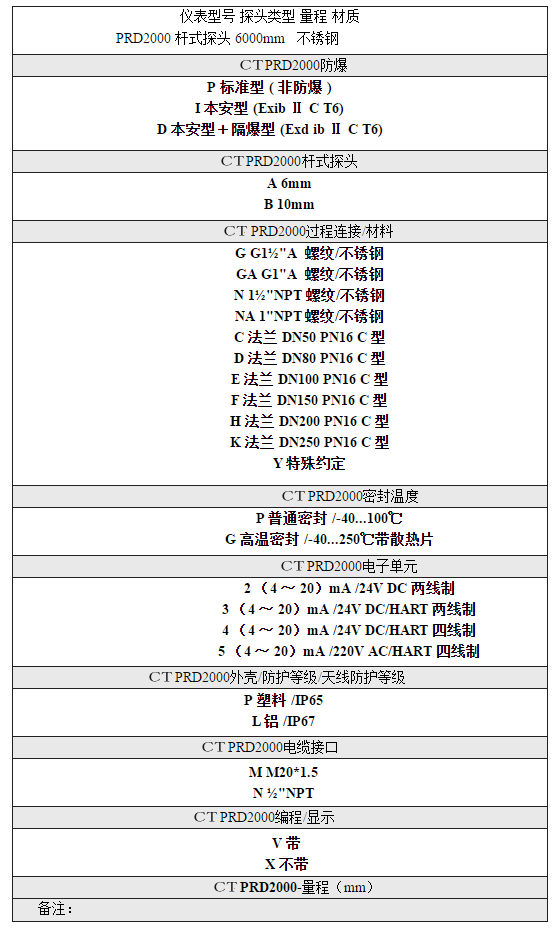

導波雷達液位計選型表:
售后服務:
1、我公司所售產品在一年之內出現質量問題的(非人為因素外),免費維修。
2、產品在質保期內如用戶使用不當,造成產品損壞,我公司負責維修,收取損壞部件成本費。
3、如果用戶需要我公司現場服務,我公司以最短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
