磁翻板液位計

一、概述

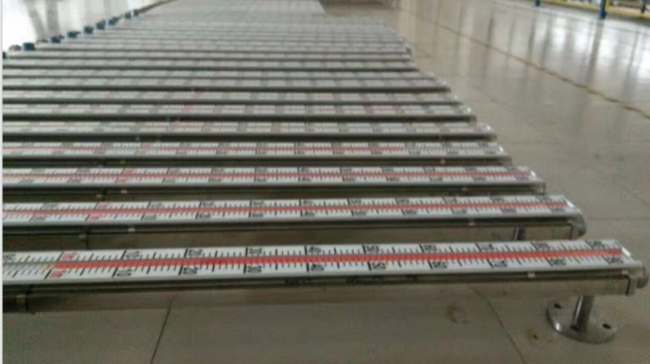

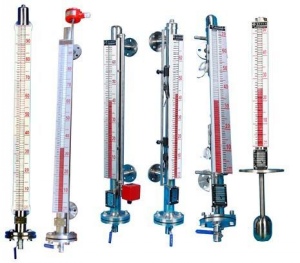

    CT-SHZ系列磁翻板液位計是以浮子為測量元件,磁鋼驅動翻柱顯示,無需能源。適用于低溫到高溫,真空到高壓等各種環境,是石油化工等工業部門的理想液位測量產品。
磁翻板液位計配置上、下限開關輸出可實現遠距離報警、限位控制。

    磁翻板液位計配置變送器,可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同,提供側裝和頂裝兩種形式。
    根據介質的不同,提供不銹鋼、PP工程塑料或不銹鋼
襯四氟等材質,其中PP工程塑料和不銹鋼襯四氟特別適合用于酸、堿等腐蝕性介質。
二、結構特點

1、基本型

    磁翻板液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°。液位上升時,翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
    利用磁性浮子隨液位的移動,使安裝在液位計立管設定位置的報警開關動作,實現ON-OFF控制或報警。
3、 電遠傳
    在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量測量元件依次動作,獲得電阻信號變化,轉換成4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機連接,實現遠傳顯示。

三、 主要技術參數

安裝形式內容 側裝式 頂裝式
安裝間距 不銹鋼 500-5000mm 500-2500mmm
PP塑料 500-4000mm
工作壓力 0.6、1.6、2.5、4.0MPa 0.6、1.6、2.5MPa
介質密度 ≥0.6g/cm3 ≥0.76g/cm3
連接法蘭 不銹鋼 法蘭20-40
(DN20、PN4.0)
(GB/T9119-2000)
法蘭200-25
(DN200、PN2.5)
(GB/T9119-2000)
PP塑料 法蘭20-10
(DN20、PN1.0)
(GB/T9119-2000)
法蘭200-6
(DN200、PN0.6)
(GB/T9119-2000)
主體材料 PP塑料,不銹鋼
介質溫度 -40~80℃  0~150℃  0~300℃
(PP塑料-10~60℃)
環境溫度 -40~70℃
示值誤差 ±10mm
介質粘度 ≤0.07Pa.S
上、下限開關輸出 1、控制靈敏度:10mm
2、輸出接點容量:報警開關AC220V0.5A
                 轉換器AC220V5A
3、接點壽命5萬次
電遠傳連續顯示 1、精度 ±0.5%
2、輸出負載:4-20mA時 0-500Ω
3、信號輸出:DC4-20mA輸出 二線制
4、防爆特征:iaⅡCT4本質安全型
 注:1、側裝式采用不銹鋼材質時,測量范圍等于安裝間距。采用PP材質時,翻柱顯示范圍=安裝間距L-150mm。
 2、安裝間距(測量范圍)尺寸:500-5000mm(超過5000mm屬于特殊定貨設計)。

四、選型指南及編制說明
SHZ-1磁翻板液位計 結構特點



1 側裝式 安裝方式
2 頂裝式
  1 PP塑料(適用于≤0.6MPa時) 主體材質
2 1Cr18Ni9Ti   0Cr19Ni9(304)
3 不銹鋼內襯聚四氟乙烯
  1 0.6MPa 公稱壓力
2 2.0MPa
3 2.5MPa
4 4.0MPa
5 高壓型9.6MPa
  1 基本型 控制功能
2 帶上下限開關
3 帶電遠傳(4-20mA輸出,24VDC)
4 帶本安防爆型遠傳(4-20mA輸出,24VDC)
  L = 安裝間距(測量范圍) 測量指標
  L1 安裝深度(頂裝式)
0-3000mm任選
  介質密度 (g/cm3)
SHZ-1 1 1 1 1 L= L1= ρ= 選型舉例
型號標記示例:CT-SHZ-11111  L=2500   ρ=0.6,側裝式,PP材質,0.6MPa,基本型,安裝間距(測量范圍)2500mm,介質密度0.6g/cm3
五、系統構成及接線
1、上下開關輸出
 由具有保持作用的干簧開關和轉換器組成,干簧開關和轉換器分別安裝于現場和控制室,有轉換器提供三對觸點開關(AC220V  5A)。
2、電遠傳
由測量單元和變送單元兩部分組成
3、本安防爆型
a帶本安防爆上、下限開關輸出型:
防爆開關由干簧開關和帶繼電器觸電的安全柵組成,可向用戶直接提供一對常開或常閉觸點,用戶如需更多觸點可自行設計繼電器電路,也可采用我廠轉換器擴展成三對繼電器輸出。
b帶本安防爆遠傳型:
防爆標志為iaⅡCT4,適合適用于Ⅱ類電氣設備(工廠用)、C級氣體、最高表面溫度組別T4(135℃)。
c使用注意事項:
1變送器外殼設有接地,用戶使用時必須可靠接地。

2上下限開關輸出型與LB889齊納安全柵配套使用遠傳與LB802齊納安全柵配套使用。
3安全柵的使用應遵守有關使用說明。
4變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m㎡,電纜允許分布電容為0.08Uf,允許分布電感為2mH,電纜屏蔽線一端與安全柵匯流條相接。
5產品安裝布線和使用維護應嚴格
遵守爆炸危險場所電氣安全規程。
六、安裝、調整和使用
1、用戶產品到貨后應首先檢查產品的包裝質量,包裝箱應按好無損,標志清晰,對包裝已有明顯損壞的應及時查清問題和責任,如無包裝質量問題,可開箱取出產品。
2、必要時可對儀表進行簡單的檢驗
  拆下浮子室法蘭將浮子按箭頭向上的方向裝入浮子室,重新裝上浮子室法蘭,注意裝好密封墊并均勻緊固,將下連接法蘭堵死,由上法蘭口緩緩注入水,指示器應有液位指示且動作靈敏無跳動,儀表即正常,如指示器未能跟蹤指示可用備用工具磁鋼把顯示翻柱吸起使之與浮子室內的磁浮子耦合或用磁鋼自上至下,自下至上吸引翻柱使其指示正確。

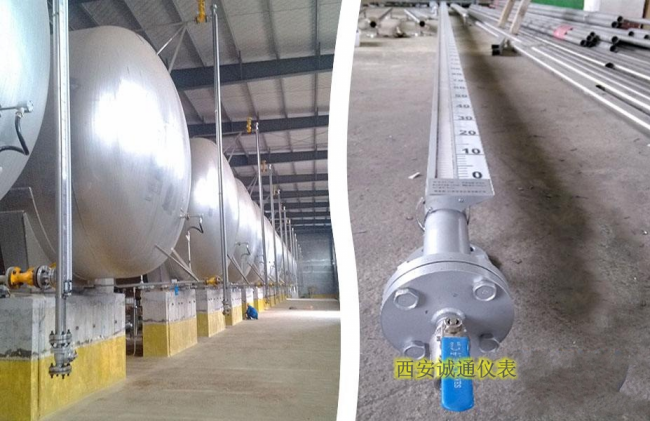

3、液位計應按要求垂直安裝在工藝操作員便于觀察與操作的場合,法蘭的結合面應加密封墊,檢查各緊固件及密封面并加以緊固。
4、液位計安裝在壓力容器上,應和容器一起按有關規程進行壓力試驗或者經受1.25倍工作壓力的水壓試驗及1.05倍工作壓力的氣密性試驗,確認無滲漏后方可投入使用。
5、液位計出廠前根據用戶定貨要求的工作壓力,介質密度配好浮子并經校準、儀表使用時一般不需調試,實際使用時如發現有少量偏差或要求精確校準可微調顯示器位置予以解決。
6、報警點的調整方法:將報警開關置于所需報警點處,將磁鋼在報警點上、下移動,用萬用表檢查報警點是否動作,如位置有誤差,將報警開關作相應的上、下移動,直至準確為止。
7、變送器的調試方法:將磁鋼置于傳
感器的零位處,最下端的干簧管吸合,阻值最大,調整“零點”電位器,使輸出為4mA,在將磁鋼置于傳感器的量程高位處,調整“量程”電位器,使輸出為20 mA。
8、在拆卸防爆型的變送器或報警開關時,應先切斷電源。
七、維護與保養
1、對于被測介質中含有雜質或粘滯物的要經常對浮子進行清潔處理,防止浮子卡死,拆裝浮子時特別注意浮子的方向如果裝反則儀表不能正常工作。
2、為了避免影響翻柱轉動和觀察,液位計的表面應定期進行清潔處理,以防其表面積有過量的污物和粉塵。
3、液位計搬運時小心輕放,不可倒置,并防止雨淋、暴曬及強烈的沖擊震動。
4、當筒體因過長而存在一定撓度時,應設法對筒體適當加以支持。
八、訂貨須知
1、訂貨時請注明型號規格、測量范圍、安裝高度、介質密度、介質溫度、及工作壓力等。
2、用戶如使用JB及HG法蘭或其它規格的法蘭時可專門提供,我公司人員將協助您選型或為您設計制造特殊產品。
3、用戶訂購防爆產品時,若需附帶安全柵應予特別注明
4、收到發貨后請及時開箱驗收,安裝箱單所
列項目清點附件及資料,對遇到的問題請及時與本廠經營科聯系,以得到盡快解決。
5、用戶須根據表下表自備配套法蘭及密封墊等連接件。

安裝
形式
主體
材質
公稱
稱徑
DN
公稱
壓力
PN
法蘭
外徑
D
螺孔
孔距
K
螺孔

  L
螺  栓 密封面 法蘭
厚度C
數量
  n
螺紋
Th
d f
側
不銹鋼 20 4.0 105 75 14 4 M12 56   2 16
PP 20 1.0 105 75 14 4 M12 56 2 16

不銹鋼 200 2.5 360 310 261 2 M24 274 3 32
PP 200 0.6 320 280 8 8 M16 258 3 24
